激光发射器T330采用先进的激光源,拥有卓越的激光光束质量。T330内置可旋转的五棱镜,因此T330拥有旋转平面和直线激光且其相互垂直。
使用T330与激光接收器R310和R545,便能便捷并且高精度(<5µm/m)地进行垂直度测量。

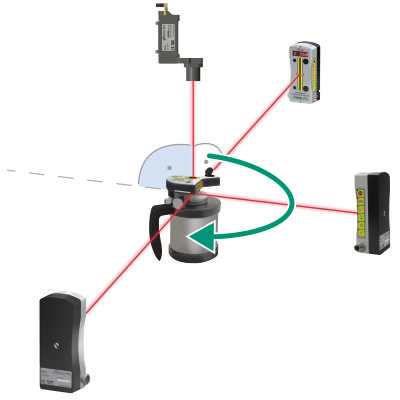

调试及测量方法简介:
- T330位于工作台上被测垂直轴(Z轴)的下方
- 使用R310调试T330的旋转平面激光,调试后其平行于工作台表面
- 将R545安装在Z轴上可以接收到T330直线度激光的地方,且沿Z轴方向运动
- T330的旋转平面和直线激光相互垂直,且T330的旋转平面激光平行于工作台表面,因此R545测量便是Z轴与工作台间的垂直度
