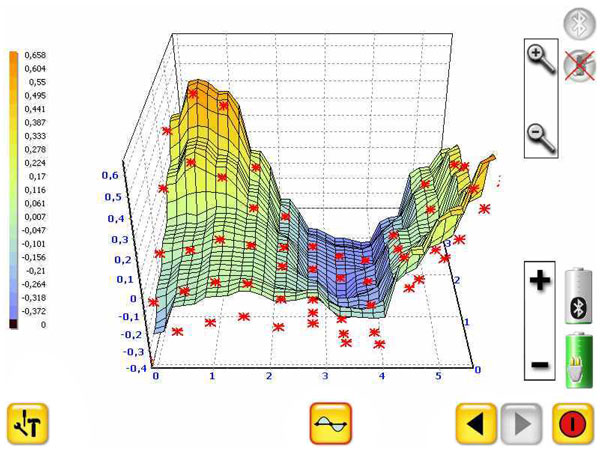

Software Screen

平面度是指与一个理想平面(即标准数学平面)偏离的程度。与铅垂线(即物体重心与地球重心的连线)垂直的平面称为水平面,经过水平调整后的物体表面应与水平面平行,因此水平度是指与水平面平行的程度。
测量平面度需借助于一个与测量物体表面平行的参考平面。测量水平度应以水平面作为参考平面。通常我们采用测量直角坐标或圆周坐标的离散点阵方法来记录平面度。

机械适配

在工程应用中,我们时常测量与校正机械部件的平面度。在平面度的测量中,选择正确的机械适配方法和获知测量物体自身的特性对于测量平面度是很重要的。

测量平面度需借助于一个与测量物体表面平行的参考平面,测量物体表面上所有的测量点到参考平面的距离为“X”。换言之,“X”是测量物体表面与参考平面的偏差,即测量物体的平面度。通过该平面度能获知在特定平面区域内允许波动的范围或与最佳参考平面偏差的程度。

平面度度测量的最佳方案要注意以下几点:

a) 测量物体以及测量实施的地点(物体的大小,物体的可及性以及测量环境)
b) 测量中所要注意的细节(倾斜度,孔洞误差和直线度误差,是否存在波度)
c) 纠正误差的可行性(例如:旋转螺旋调光钮来调试激光)
d) 测量人员以及充裕的测量时间
e) 测量报告的要求
f) 预算情况
