装配附件

Universal Adapter zur Montage von T250, R280, R310, Laser

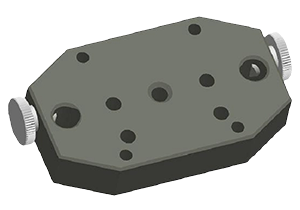

通用适配片

T250、R280和R310的通用适配片 (BG 830780)

该适配片为T250、R280和R310的附件。通过此适配片和支撑杆能将T250、R280和R310安装以及固定在磁性底座托架上(BG 830315)或其它的部件上。

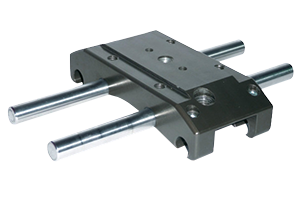

Adapter zur Montage von R525, R280, R310 Walzen Parallelitt

轧辊适配器

R545、R280和R310的适配器 (FIX 2-0363)

该适配器为R545、R280和R310的附件。可将R545、R280或R310安装在此适配器上。提供不同型号的支撑杆皆能安装在此适配器上。

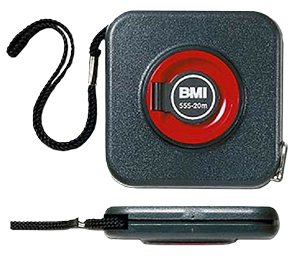

Maband Parallelitt

孔洞卷尺

(BT 989047)

孔洞卷尺与适配器(BG 830119)共同使用时效果更佳(确保激光参考线的位置不会产生变化。

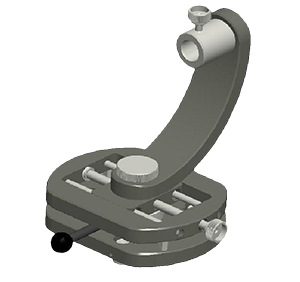

T330 Halterung, Dreh und Schwenkadapter, einstellbarer Adapter

T330的旋转适配器

 (BG 830205)

该适配器为T330的附件。T330能水平或垂直安装在此适配器上,从而能便捷及精准的测量水平或垂直平面的测量物体。该适配器上具有位置调节钮,旋转此钮能使T330的位置精准的进行平行移动,从而能便捷及精准的调试T330的直线激光。

Adapter zur Montage eines T330 an einem Flansch, Flanschvermessung, Laser

T330的法兰适配器

(BG 830580)

该适配器为T330的附件。当法兰处于垂直放置的状态下,通过此适配器能够将T330非常便捷地安装及固定在法兰上。

Bodenhalter fr R310 Laser Empfnger zur Aufnahme von Referenzlinien an Papiermaschinen, Druckwerken, Folienanlagen

将R310固定在墙面或地面的适配器

 (BG 830119)

该适配器为R310的附件。此适配器上具有3个可调节脚钉和一个内置气泡水平仪,以此能将R310非常平稳的固定在墙面或地面上。此适配器上还具有5/8英寸的螺纹孔和其它不同尺寸的孔,以此还能将其安装在三脚架或其它适合的地方。
在测量中,使用此适配器便于调试和设立激光参考线并能确保激光参考线的位置不会产生变化。

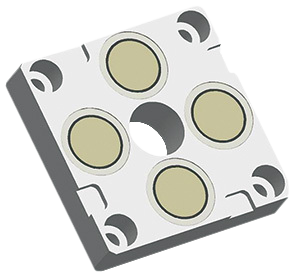

Magnethalterung fr T250

T250的磁性底座

 (BG 830790)

此磁性底座为T250的附件。T250能安装在此磁性底座上。
该磁性底座的尺寸为60毫米 X 60毫米 X 14.5毫米。

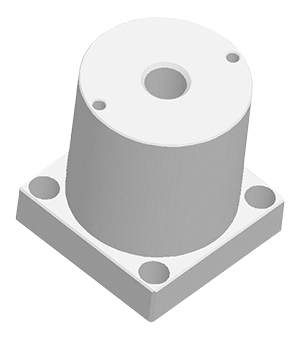

Adapter T250 Laser

T250的三脚架适配器

 (BT 948194)

该适配器为T250的附件。通过此适配器能将T250安装在三脚架上进行测量。为了便于安装,此适配器上具有5/8英寸的螺纹孔。

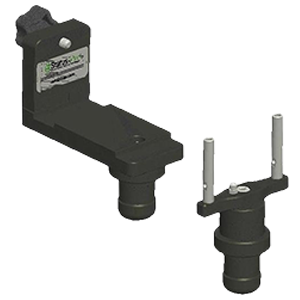

Adapter zur Messung der Parallelitt von 2 Flanschen, Laservermessung, Flanschparallelitt

法兰平行度测量的适配器

 (BG 830295)

该适配器为T330和R545的附件。通过此适配器能将T330和R545精准的安装在三脚架上对法兰的平行度进行测量。

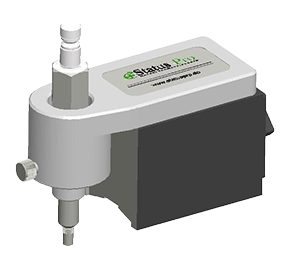

Magnet mit Tastspitze zur Erfassung von diskreten Punkten mit Aufnahme fr R310 Laser Empfnger

探针磁铁适配器

 (BG 830175)

该适配器为R280和R310的附件。通过此适配器能将R280或R310固定吸附在测量物体金属的表面上。通过触压适配器上的R280或R310,让探针与测量表面平稳的接触,从而进行精准的数据采集。
不同型号的支撑杆(BT 948155,BT 948156和BT 948157)皆能与探针以及R280或R310上的M8螺栓相连接,从而便能对平时那些不可及的测量点进行数据采集。

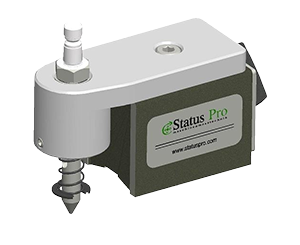

Magnet mit Tastspitze zur Erfassung von diskreten Punkten mit Aufnahme fr R310 Laser Empfnger

弹簧探针磁铁适配器

 (BG 830195)

该适配器为R280和R310的附件。通过此适配器能将R280或R310固定吸附在测量物体金属的表面上。弹簧使探针具有可延伸性,让探针与测量表面平稳的接触,从而进行精准的数据采集。

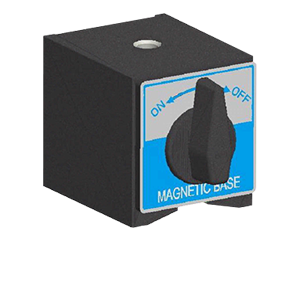

Universal Magnet fr R310, R280 oder R525

磁性底座

 (BT 943092)

该磁性底座为RR280和R310的附件。此磁性底座的尺寸为(长X宽X高)60毫米 X 50毫米 X 55毫米。该磁性底座上具有可旋转的磁性开关钮(磁力为750N)和M8螺纹孔。先将R280或R310与M8螺栓相连接,从而便能将其安装及固定在磁性底座上。

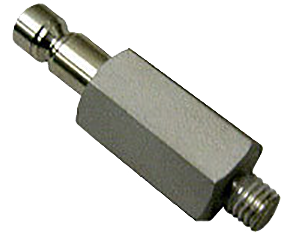

Adapter fr R310 Laser Empfnger, Messung, Vermessung

M8螺栓

 (BT 948336)

该螺栓为R280和R310的附件。此螺栓的尺寸为M8,将其安装好以后的长度为30毫米。此螺栓的一端能与R280或R310相连接,另一端能与具有M8螺纹孔的部件相连接,例如:磁性底座。

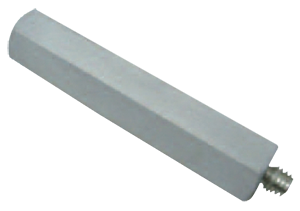

Verlngerung fr Messadapter R310 80mm

M8螺栓的延长测量杆

该延长测量杆为R280和R310的附件。M8螺栓的一端能与R280或R310相连接,另一端能与具有M8螺纹孔的部件相连接,例如:此延长测量杆。

提供以下的不同长度的延长测量杆:

  80 毫米 (FIX 1-0658-080)   |   300 毫米 (FIX 1-0658-300)
600 毫米 (FIX 1-0658-600)   |   900 毫米 (FIX 1-0658-900)

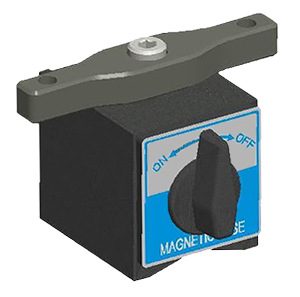

Magnet mit Halter fr R525 Laserempfnger

R545和T250的磁性底座托架

 (BG 830315)

该磁性底座托架为R545和T250的附件。此磁性底座支架上具有可旋转的磁性开关钮。通过适配片(BG 830780)和支撑杆能将R545或T250安装以及固定在磁性底座托架上(BG 830315)。托架上能安装不同型号的支撑杆(BT 948155、BT 948156和BT 948157)如果托架上已装有支撑杆,便能在支撑杆上调节R545或T250的高度。

提供全套安装好的磁性底座,其商品代码为FIX 1-0083

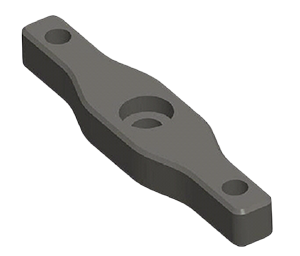

R525, T250 Halterung

R545和T250的磁性底座上的托架

 (BT 948138)

该托架为R545和T250的附件。托架上能安装不同型号的支撑杆(BT 948155、BT 948156和BT 948157)如果托架上已装有支撑杆,便能在支撑杆上调节R545或T250的高度。

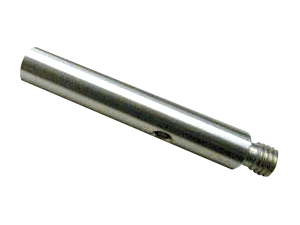

Haltestange fr R525, T250, R310, Verlngerung

不同型号的支撑杆

该支撑杆为R545、T250和R310的附件。其直径为10毫米。此支撑杆的一端能与R310上的M8螺栓相连接,另一端能与具有M8螺纹孔的部件相连接。通过适配片和支撑杆也能将R545或T250安装以及固定在磁性底座托架上。

提供以下的不同长度的支撑杆
60 毫米 (BT 948155) | 80 毫米 (BT 948156) | 150 毫米 (BT 948157)

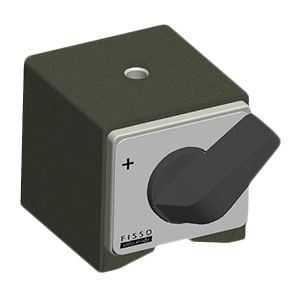

Universal Magnet fr R280 Laserempfnger

磁性底座

 (BT 943105)

该磁性底座为R280的附件。此磁性底座的尺寸为(长X宽X高)40毫米 X 40毫米 X 40毫米。该磁性底座上具有可旋转的磁性开关钮(磁力为600N)和M6螺纹孔。

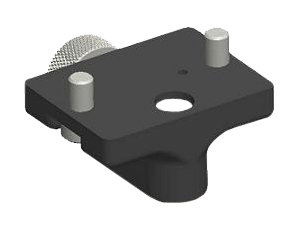

Halter fr R280 Laserempfnger

R280的托架

(BG 831550)

该托架为R280的附件。R280能安装在此托架上,此托架上具有M8螺纹孔,以此能让其与所有的具有M8螺纹的部件相连接。

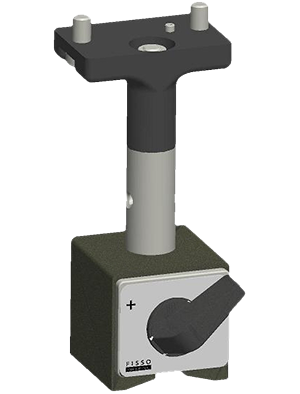

Magnet mit Halter fr R280 Laserempfnger

R280的磁性底座托架

  (BG 831510)

该磁性底座托架为R280的附件。此磁性底座支架上具有可旋转的磁性开关钮。R280能安装在此托架上。托架与磁性底座之间的支撑轴能够很稳定的旋转,从而便能解决测量角度的局限性所带来的不便。
提供全套安装好的磁性底座,其商品代码为BT 943105

Stativ fr geometrische Messaufgaben

三脚架

(SP STATIV-01-P - SP STATIV-04-P)

激光发射器能安装在三脚架上来稳定地进行测量。

三脚架包含以下的规格
三脚架 01-P: 可调节高度为545毫米 – 935毫米,重量为5.5公斤
三脚架 1.5-P: 可调节高度为760毫米 – 1700毫米,重量为12公斤
三脚架 02-P: 可调节高度为870毫米 – 1900毫米,重量为12公斤
三脚架 03-P: 可调节高度为1160毫米 – 2520毫米,重量为13公斤
三脚架 04-P: 可调节高度为1880毫米 – 3910毫米,重量为19公斤

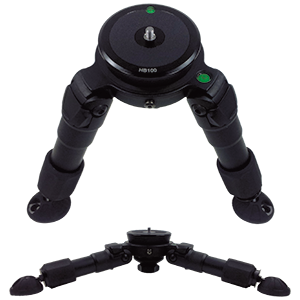

Low-Level Messstativ

小型三脚架

(SP STATIV-005)

激光发射器能安装在三脚架上来稳定地进行测量。可调节高度为100毫米 – 290毫米。

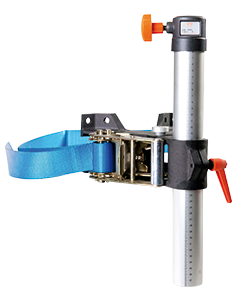

Klemmstativ

连接带三脚架

(SP STATIV-KL50)

该三脚架没有支架,而是靠连接带将其稳定地固定在例如管道或其它物体上,以此能让激光发射器在特殊的情况下进行测量。可调节高度为370毫米。
