home    |    机械几何      管道测量

应用

系统组件

该测量套装包含以下的基础组件:

T250 – Runde Laserquelle
激光发射器 - T250
R545 – Laser-Empfänger mit 2-Achs-PSD Technik und Bluetooth Anbindung
二维激光接收器 - R545

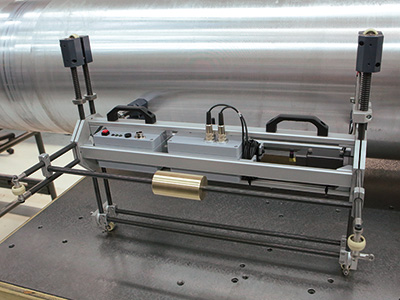

Messwagen zur Rohrvermessung
测量车

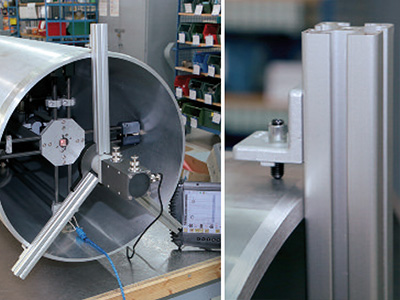

Halterung für die Laserquelle
激光发射器的夹具
DU320 – Robuster UMPC mit Touchscreen
掌上电脑 - DU320
Software ProLine für Geradheitsmesungen
测量软件 - ProLine
Einfhren des Messwagens

系统构造

测量案例:
直径为518mm的管道. 测量车须对此进行预设。

导入测量车

将测量车导入到管道中时须注意其在管道中不能倾斜。

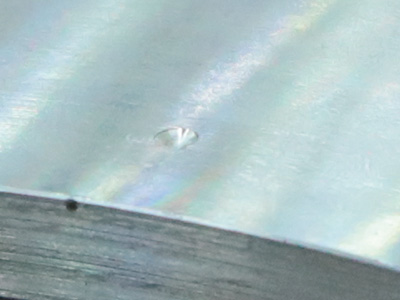

Kerbung fr die Montage der Laserquelle

安装及调试


管道凹槽

管道外侧有球形凹槽。安装激光发射器的夹具时要以此为基准。

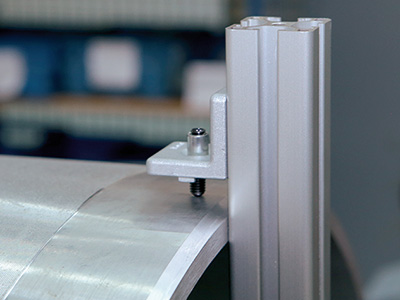

Halterung fr die Montage der Laserquelle

安装
激光发射器夹具上的销钉须安装在管道外侧相对应的3个球形凹槽中。

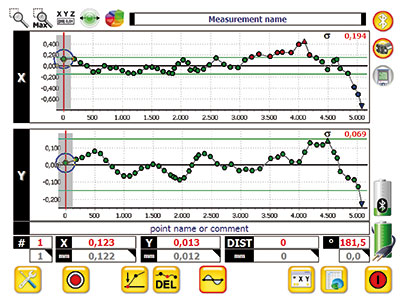

Software Screen

测量

激光调试后,便可开始测量。

三种测量模式可供选择:

  • 手动测量
  • 自动距离触发测量
  • 自动连续测量
